車外通過騒音計測システム CAT-Pass By

本システムは、自動車認証試験における加速走行時、定常走行時の車外騒音及び近接排気騒音を計測するシステムです。

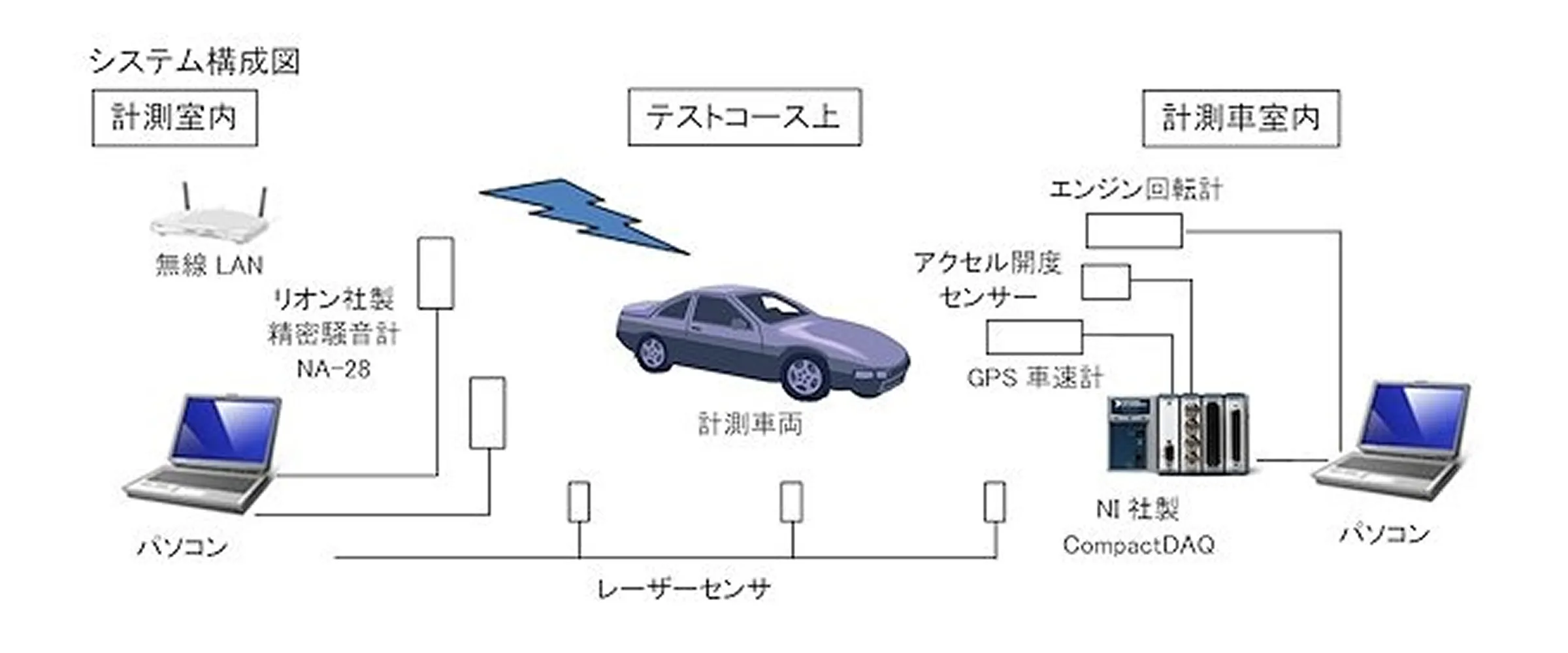

コース上に設置したリオン社製精密騒音計NA-28と、計測車室内に設置したGPS車速計、回転計等を使用して、計測データを収録します。
騒音計NA-28をUSBシリアル通信で接続し、計測した値をデジタルデータとして収録します。GPS車速計はNI社製cDAQ CANモジュール9862を使用し、CANで通信しています。
コース上に設置したレーザーセンサーからの信号をトリガーとして計測を開始し、無線LANを介して計測車室内の回転計、GPS車速計、アクセル開度センサーから計測したデータをグラフ表示します。

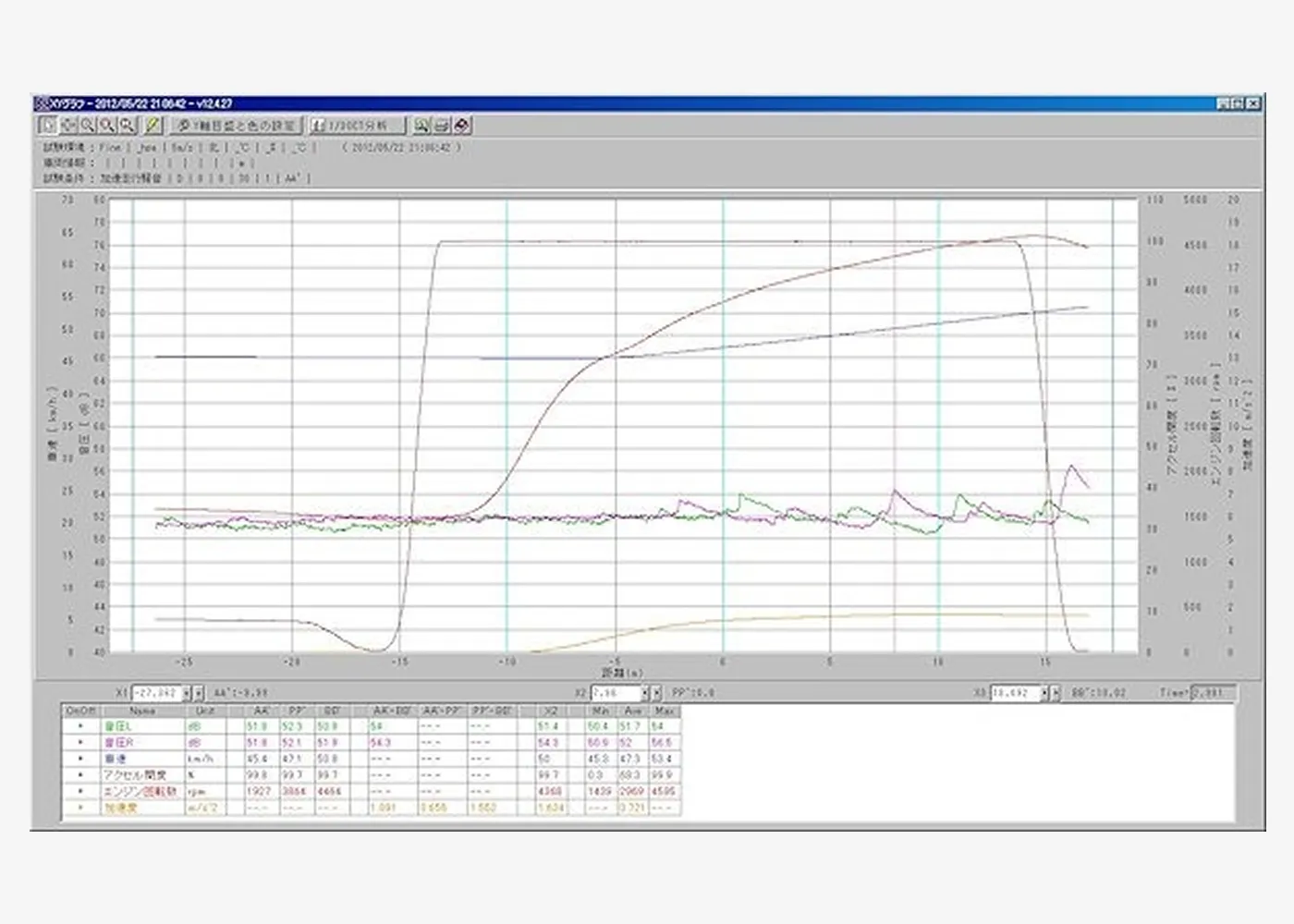

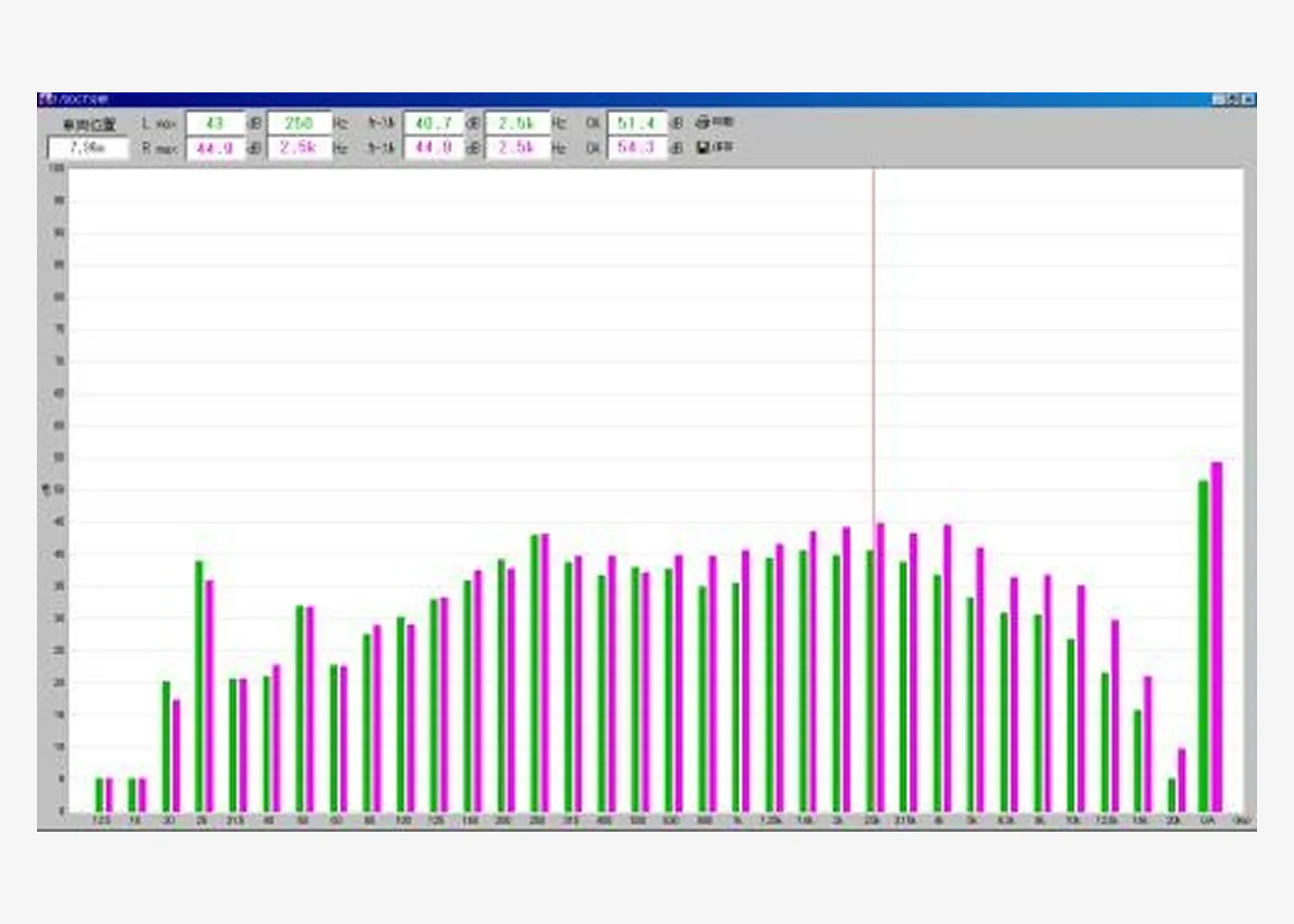

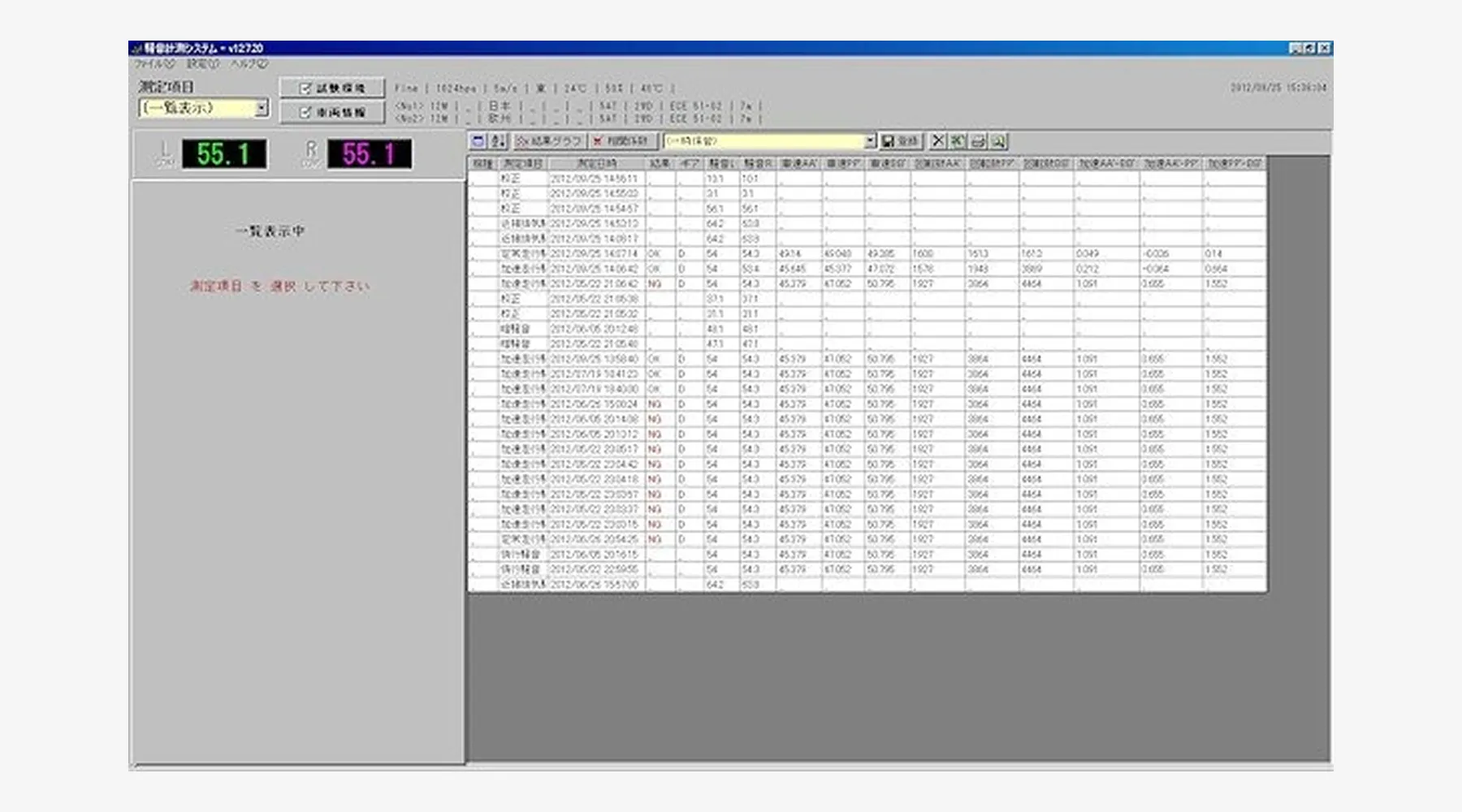

計測結果は計測一覧に随時反映され、各ポイントでの車速を自動判定しますので、計測NGの場合は一覧から削除することができます。また、各計測結果のレベル表示およびグラフ上でクリックした任意の車両位置の騒音の周波数分析結果のグラフ表示が可能です。
