マイクロフォンアレイ概要
アレイ
| ・最大384チャンネル、計測用マイクでは実現困難な多chシステム |
| ・用途に合わせた3種類のアレイサイズ |
| ・アレイ背面からの音をカットするディッシュ構造 |
| Nor848A-4 | Nor848A-10 | Nor848A-16 | |
|---|---|---|---|
| タイプ | 小型軽量ハンドヘルドタイプ | 中型タイプ | 低周波数域計測タイプ |
| マイクロフォン数 | 128 | 256 | 384 |
| 解析周波数範囲（Hz） | 315 〜 15000 | 125 〜15000 | 80 〜15000 |
| アレイ直径（cm） | 45 | 103 | 164 |
| アレイ厚み（cm） | 4.5 | 4.5 | 4.5 |
| アレイ重量（kg） | 3.5 | 11 | 16 |
特徴
| ・ＭＥＭＳマイクを高密度に指数状配置 |
| ・マイク座標の調整不要！多chで低域から高域まで幅広い周波数範囲を実現 |
| ・ノイズの影響を受け難い高いダイナミックレンジ |

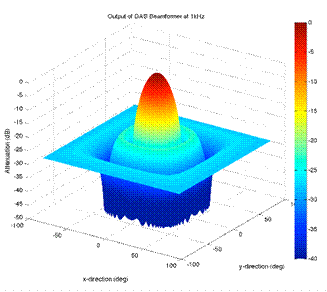

高いダイナミックレンジ

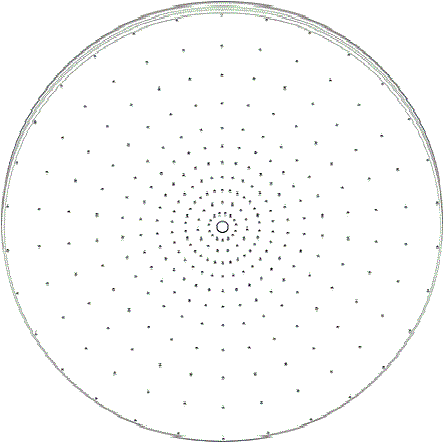

指数状に配置されたMEMSマイク
カメラ
| ・アレイ中央に広い視野角のワイドカメラを搭載 |
| 画素数 | 1600 x 1200 |
|---|---|
| 撮影距離 | 0.5 m〜 ∞ |
| 視野角 |
水平 ± 48° 垂直 ± 35° |
| フレームレート | 15 fps |
MEMSマイク
| ・MEMSマイク性能 |
| マイクロフォンタイプ | デジタルMEMS |
|---|---|
| 周波数範囲 | 20 Hz 〜 16 kHz |
| サイズ | 3 mm × 4 mm |
| 最大音圧 | 120dB |
システム構成
| ・アレイを三脚に設置するだけ |
| ・アレイとパソコンはLANケーブルを直接接続するだけでセッティング完了 |
| ・マイク位置は固定、面倒なケーブルの配線に悩むことがありません |

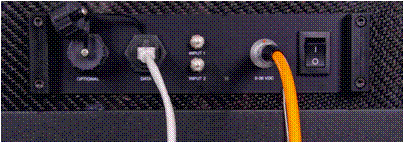

マイクロフォンアレイ背面
MacBook Pro
