本システムは、MEMSマイクとカメラを搭載したマイクロフォンアレイを使用して、音源からの音と画像を計測します。収録した画像にビームフォーミング法により解析したコンターマップを表示して音源を可視化します。解析したコンターマップは任意の周波数バンドごとに表示することができます。
解析した画像はビデオファイルに保存することができます。
ビームフォーミング法はFPGAで高速に処理することでリアルタイムに音源を解析します。
MEMSマイクを使用した2kg以下の軽量でコンパクトなマイクロフォンアレイは、可搬性に優れています。セッティングは1本のケーブルを接続するだけですので、とても簡単です。
◆簡単でスピーディーなセッティング
◆ FPGAで高速処理するビームフォーミング法
◆マイクロフォンアレイ：φ35cm、1.87kg
◆MEMSマイク：30ch、スパイラル配置
◆フレームレート：25FPS
◆周波数範囲：350Hz〜12kHz（推奨範囲：1kHz〜10kHz）
◆測定距離：20cm〜5m
◆FFT、オクターブ分析
◆再生：連続/ステップ/スロー
◆画像(avi)、音(1ch)のファイル保存が可能

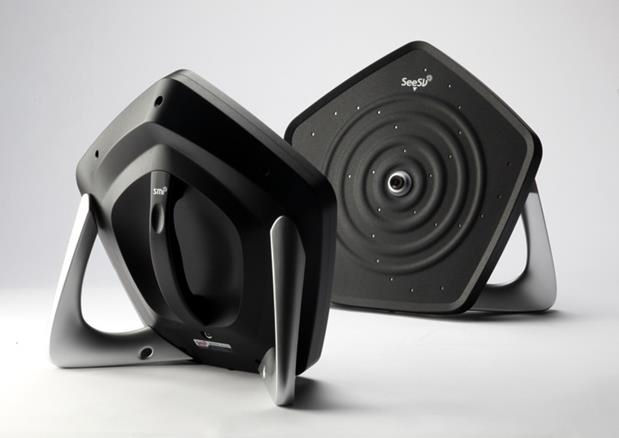

軽量でコンパクトなハンディマイクロフォンアレイ

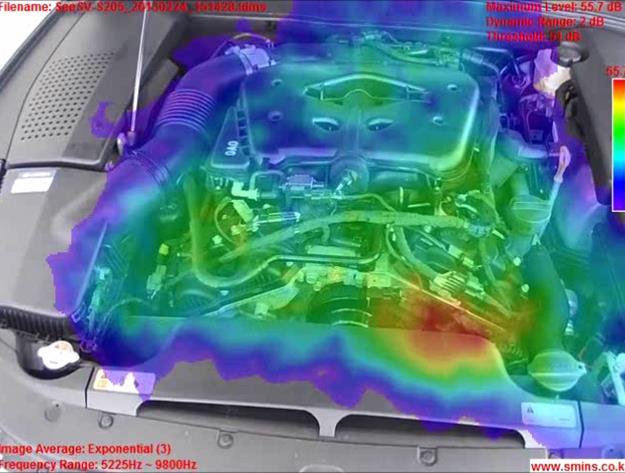

解析画面

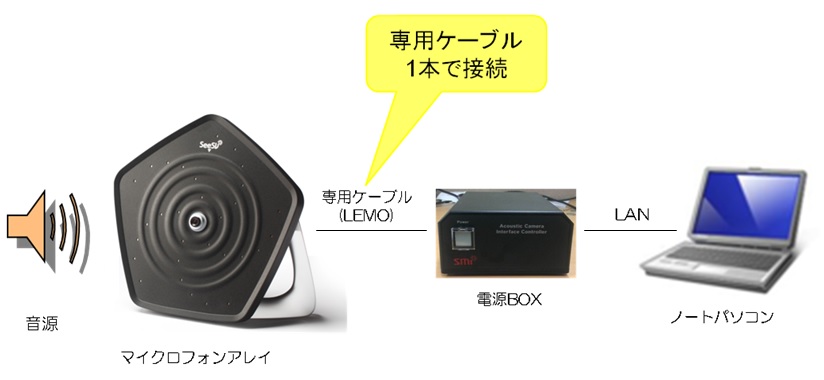

[システム構成図]
