本計測システムは、Mission 用Line tester上でGearから発生する振動や騒音を加速度センサーやマイクロフォンでギヤノイズを計測して、製品の良否を判定いたします。
　計測のためのフロントエンドは、リオン社製多チャンネル分析処理器SA-02を使用し、トランスミッション用制御システム（シーケンサ）とRS-232C通信を行います。
　トランスミッション試験機の制御盤からの計測開始信号で計測を開始します。各段ごとの回転上昇/下降、定常試験の判定を行い、計測した振動をFFT解析してパワースペクトルや次数を算出し、ギヤノイズの判定を行ないます。
　別途、MTA法やPOA（パーシャルオーバーオール）、波高率計算による判定も可能です。
　　・制御モード：定常、加速、減速のトラッキング
　　・判定方法：パワースペクトル判定窓、POA、波高率判定
　　・トラッキング解析での判定：最大8個の次数判定線設定が可能
　　・トラッキング時のスペクトルマップ表示
　　・判定閾値設定：NG/YELLOWの設定可能

[グラフ表示]

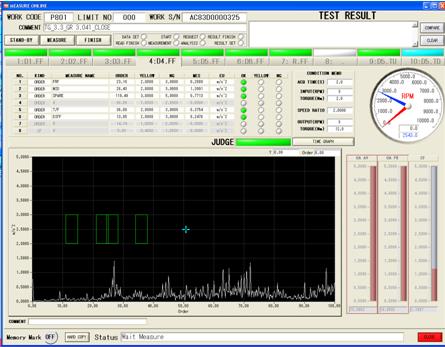

定常回転判定結果（FFT）、回転数表示

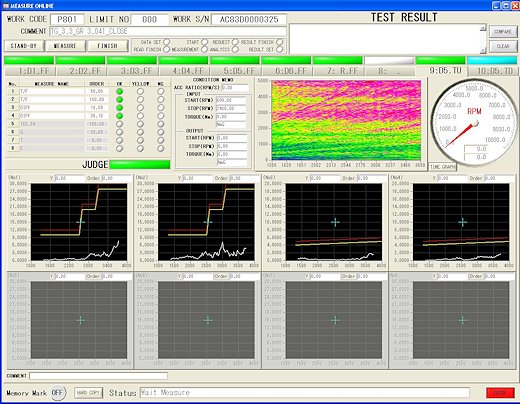

トラッキング判定結果（上昇/下降）、スペクトルマップ表示、回転数表示

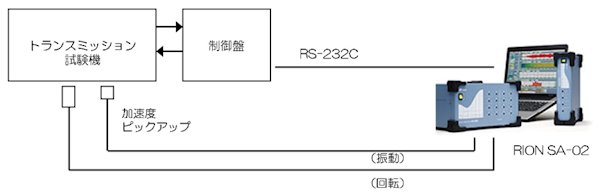

システム構成図
