- カーブフィットシステム（曲線適合） -

　CAT-CurveFit for CAT-Systemは、弊社製の振動騒音計測システムCAT-Systemやその他の計測システムで計測された伝達関数（周波数応答関数）のデータファイルを読み込み、非線系最適化手法を使用して周波数領域にてカーブフィット（曲線適合）を行ないます。計算結果としては固有振動数、固有減衰比、留数とカーブフィットおこなった伝達関数データを出力します。サーボ解析系にもご使用いただけます。本システムのカーブフィットは、一般粘性減衰モデルの伝達関数式を使用して、周波数領域の偏分反復法をベースにした非線系最適化手法を使用しています。この手法はノイズが含まれたデータに対しても精度よく同定することができます。また、MIF（Mode Indicator Function）を使用した自動ピークサーチ機能も用意しています。

CAT-CurveFitシステム構成図
　

計測伝達関数

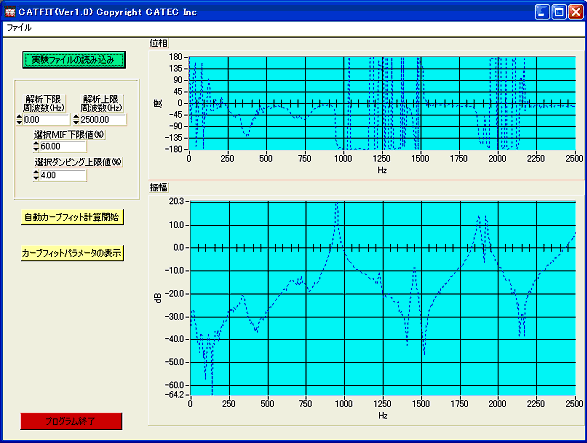

計測された伝達関数

　

　

カーブフィットデータ表示

カーブフィット結果表示（重ね書き）

　

読み込み可能なファイル形式

弊社製CAT-Syste用CSVファイル, 汎用CSV形式等の伝達関数ﾃﾞｰﾀﾌｧｲﾙ
（その他ご希望のファイル形式にも対応いたします。）

動作環境

Windows98,NT,2000,XP
